液壓系統用疊加式過濾器的目的
清潔度在液壓系統中非常重要，因此液壓系統應配備過濾器，目前液壓系統中的過濾器主要有管道過濾器、吸入過濾器或回油過濾器，直列式過濾器與管道相連，安裝復雜，清洗困難，所以當下利用疊加式過濾器是比較好的。
疊合式過濾器包括過濾器本體、濾芯和塞子，過濾器本體設置在出油口和電磁換向閥之間，過濾器本體上設有兩個過濾器，出油口與過濾器本體的入口連接。
過濾器本體對稱設有兩個濾芯安裝腔，共有兩個濾芯，安裝在兩個濾芯安裝腔中，兩個濾芯進口分別與兩個濾芯安裝腔的頭部連通，共有兩個堵頭，由于濾芯密封在過濾器內，所以它們分別安裝在兩個濾芯安裝腔的尾部濾芯安裝腔，過濾器本體上還設有兩個過濾器本體出口，兩個濾芯安裝腔的尾部分別通過過濾器本體的內部通道與兩個過濾器本體出口相連，過濾器本體的出口與電磁換向閥相連。

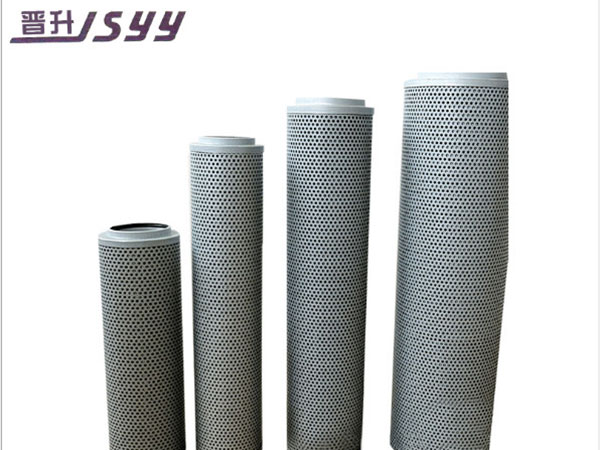

濾芯通過螺紋配合安裝在濾芯安裝腔中，濾芯為金屬燒結濾芯，螺紋配合將塞子安裝在濾芯安裝腔的末端。
